INTER 5 - Descrição do aparelho

O respirador INTER 5 é fabricado no Brasil pela Empresa INTERMED PRODUTOS HOSPITALARES. Este aparelho é muito utilizado nos Hospitais públicos e também em alguns hospitais privados no nosso País.

I - APRESENTAÇÃO DO RESPIRADOR

O respirador Inter 5 dispõe de modos ventilatórios para os pacientes adultos, pediátricos e neonatais. É um aparelho simples, não dispõe de tela de LCD e também não fornece dados ventilatórios durante a expiração. A programação dos parâmetros ventilatórios é feita diretamente através dos botões no seu painel de controle.

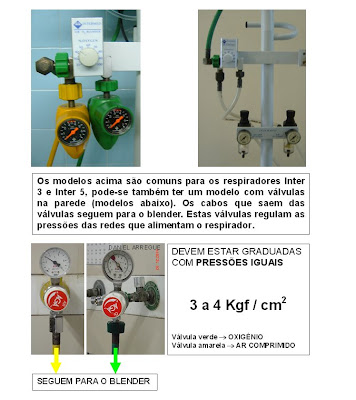

II - VÁLVULAS REDUTORAS DE PRESSÃO

Estas válvulas são necessárias para o ajuste pressórico adequado ao funcionamento de qualquer ventilador mecânico microprocessado.

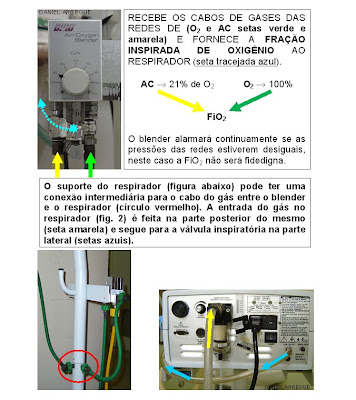

III - BLENDER (MISTURADOR - FiO2)

VI - MODOS VENTILATÓRIOS PARA PACIENTES ADULTOS

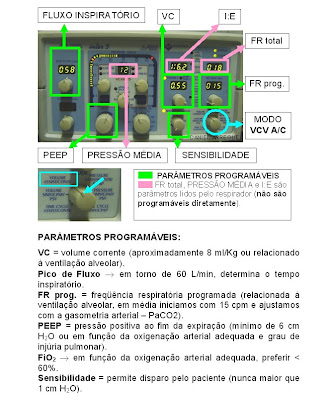

1- VOLUME ASSIST / CONTR (VCV A/C)
Neste modo todos os ciclos ventilatórios são volumétricos, podendo ser controlado se o paciente estiver entregue à FR programada (FR total = FR programada) ou assistido se o paciente estiver disparando o respirador por meio da sensibilidade (FR total = FR programada). Devemos observar no "display".


2 - SIMV / CPAP (volumétrico)

Este modo intercala ciclos ventilatórios mandatórios volumétricos (SIMV) com espontâneos pressóricos em PSV (o modo PSV será descrito no decorrer da postagem). A FR programada fornecerá a SIMV (programar inicialmente 2/3 e depois 1/2 da FR total), a FR além da programada será em PSV. Observar a FR total no "display". Para que o paciente alterne os ciclos é necessário que esteja assistindo a ventilação.

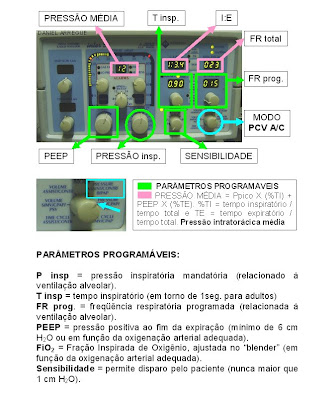

3 - PRESSURE ASSIST / CONTR BIPAP
No PCV, todos os cilclos ventilatórios são pressóricos e finalizados por tempo, podendo ser controlado, se o paciente não estiver assistindo a ventilação ou assistido se assumir uma FR por intermédio da sensibilidade. Este modo controla a PRESSÃO INSPIRATÓRIA e não garante o VOLUME CORRENTE.

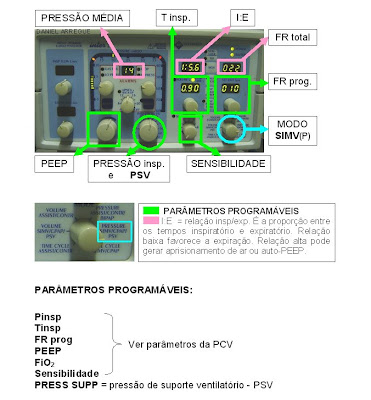

4 - SIMV / CPAP (pressórico)
Este modo alterna ciclos ventilatórios mandatórios pressóricos SIMV com espontâneos pressóricos PSV, semelhante ao SIMV volumétrico. A pressão inspiratória e a PSV são programadas no mesmo botão, entretanto a presentam os mesmos valores.

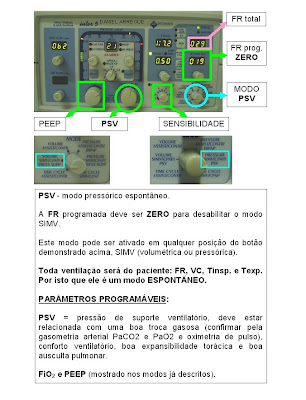

5 - PSV

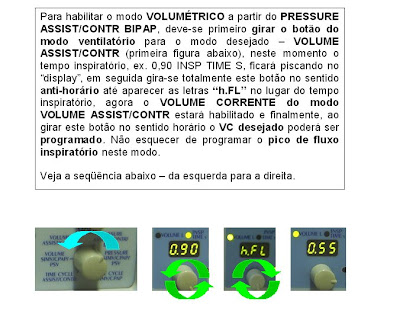

V - Mudança do modo PRESSURE ASSIST/CONTR BIPAP para o modo VOLUME ASSIST/CONTR.

VI - MODO VENTILATÓRIO PEDIÁTRICO e NEONATAL

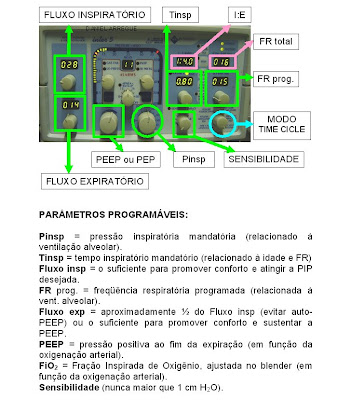

TIME CICLE
Esta modalidade é exclusiva para PACIENTES PEDIÁTRICOS E NEONATAIS. O paciente pode ficar entregue à FR programada (controlado) ou assistir o respirador. Existem diferenças na ventilação assistida quanto à posição do seletor do modo em TIME CICLE ASSIST / CONTR e TIME CICLE SIMV / CPAP. Veja abaixo.


VII - ALARMES E DISPOSITIVOS

VIII - NEBULIZAÇÃO DURANTE A VM

IX - MONTAGEM do CIRCUITO RESPIRATÓRIO

X - AQUECEDORES E UMIDIFICADORES

Aguardem novas publicações!

Abraços a todos.
